斗式提升機圖片

發布時間：2021-05-08 10:53:17 瀏覽次數：次

TD/TH/NE斗式提升機圖紙外形及地腳尺寸匯總

新鄉市大漢振動機械是專業生產、設計提升設備的斗式提升機廠家，應廣大客戶的需求，匯集各斗式提升機型號及斗式提升機圖紙，以供用戶參考使用：

一、TD斗式提升機外形圖及地基尺寸：

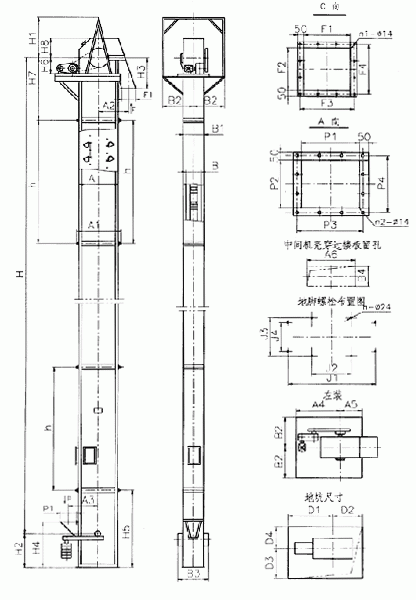

TD斗式提升機內部結構圖展示
圖1：TD斗式提升機結構圖

斗提機型號		TD100	TD160	TD250	TD315	TD400	TD500
輪廓高度L		C＋1100	C＋1363	C＋1535	C＋1640	C＋1790	C＋1865
整機結構	H H₄ S	C-820 600 200	C-930 700 250	C-1250 800 250	C-1245 850 250	C-1500 950 250	C-1700 900 250
料斗	t b	200 100	350/280 160	450/360 250	500/400 315	560/480 400	625/500 500
地腳孔	a₃ b₃ n₃ d₃	200 310 8 Φ18	250 400 8 Φ18	300 538 8 Φ18	300 648 8 Φ18	400 768 8 Φ22	400 900 8 Φ22
上、下部機殼及外形輪廓	H₃ H₆ A₂ A₆ A₇ B₂ B₄ B₅	970 1210 692 776 1050 220 370 330	1185 1500 985 996 1235 295 461 475	1320 1800 1175 1266 1600 394 596 610	1488 1800 1200 1266 1700 440 706 710	1500 2000 1350 1558 1980 535 828 835	1655 2300 1410 1610 2200 605 980 1000
中部機殼	A₄ A₅ B₃	776 805 390	982 1021 525	1152 1302 682	1254 1400 794	1548 1580 920	1570 1630 1040
卸料口	H₁ A₃ a₁ a₂ a₃ b₁ b₂ b₃ n₁ d₁	520 438 334 120 390 224 95 280 12 Φ12	630 548 365 150 431 315 150 381 12 Φ12	750 713 600 200 676 450 200 526 12 Φ12	795 763 560 230 638 560 230 638 12 Φ12	850 824 670 295 758 670 295 758 12 Φ14	1000 885 700 355 880 780 300 800 12 Φ18

二、TH斗式提升機外形圖及地基尺寸：

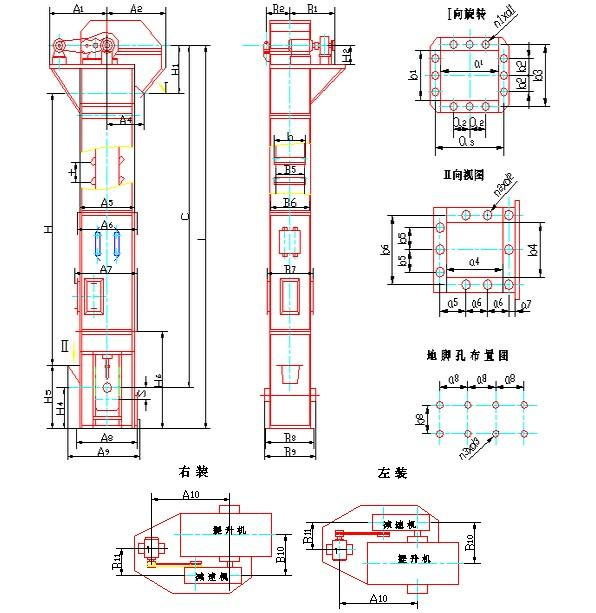

TH斗式提升機內部結構圖紙展示
圖2：TH斗式提升機結構圖

TH型斗式提升機主要安裝尺寸:

斗式提升機型號

整機結構尺寸

地腳孔尺寸

上部機殼尺寸

下部機殼尺寸

中部機殼尺寸

n3×d3

TH160
TH200
TH250
TH315
TH400
TH500
TH630

C＋1300
C＋1350
C＋1500
C＋1600
C＋1760
C＋2300
C＋2300

C-750
C-750
C-850
C-900
C-950
C-940
C-950

750
750
850
900
950
1060
1250

200
200
200
250
250
250
300

400
400
340
350
400
360
400

320
425
496
571
658
788
918

6×Φ18
6×Φ18
8×Φ22
8×Φ22
8×Φ22
10×Φ26
10×Φ26

900
900
1000
1120
1250
1400
1600

1000
1000
1190
1267
1394
1545
1706

295
340
376
443
518
579
644

1500
1500
1800
1800
1900
2000
2200

1131
1131
1346
1416
1566
1808
2028

1330
1374
1649
1825
2080
2380
2720

497
506
598
695
793
910
1066

1000
1000
1180
1250
1400
1600
1800

1105
1105
1362
1396
1546
1768
1968

280
255
400
475
560
670
800

385
460
532
621
706
838
968

三、NE斗式提升機外形圖及地基尺寸：

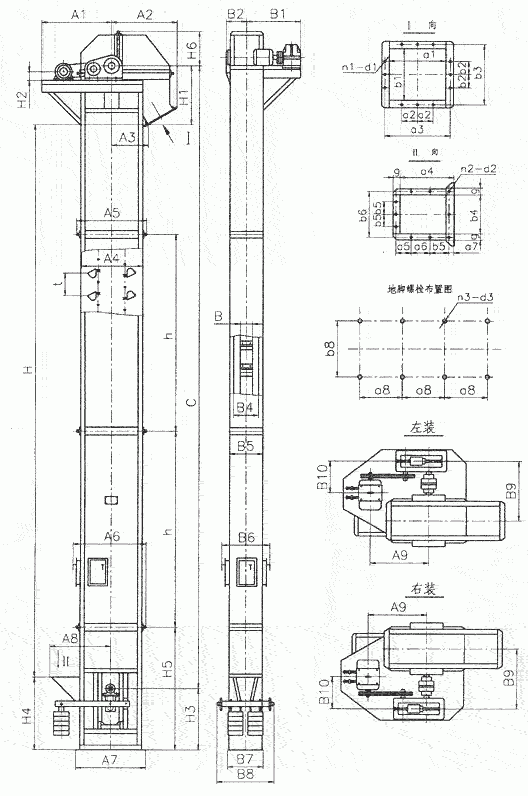

NE斗式提升機內部結構圖紙展示
圖3：NE斗式提升機結構圖

NE板鏈斗式提升機外形及基礎安裝尺寸表

型號		NE15	NE30	NE50	NE100	NE150	NE200
機殼形式		I	I	I	I	I	II
上機殼	H1	523	840	665	741	766	968
上機殼	H2	1342	2265	1880	2000	1700	1780
卸料口	D1	900	955	1100	1475	1300	1650
	D2	800	1000	1000	1200	1200	1500
	D3	250	300	350	350	400	550
	D4	300	350	400	500	650	650
	d1	306/3	356/3	406/3	406/3	456/3	606/4
	d2	356/3	406/3	456/3	556/4	706/5	706/5
平臺	p1	1000	602	777	803	1200	1280
	p2	104	104	104	130	130	144
	p3	1404	2403	1827	1740	1740	1864
	p4	521	620	616	729	720	870
	p5	1579	2041	2236	2380	23800	2730
	p6	2300	2500	2500	2600	3300	4100
中間機殼	M1	1050	1240	1240	1450	1450	1750
	M2	1156	1340	1348	1598	1582	1888
	M3	450	500	650	800	1060	1120
	M4	556	600	780	948	1196	1280
	M5	1250	1440	1440	1680	1680	1980
	M6	650	700	850	1030	1290	1350
喂料口	R1	800	970	970	1125	1075	1300
	R2	250	300	280	400	500	550
	R3	250	300	300	400	600	560
	R4	1350	1650	1700	2000	2050	2400
	r1	306/3	356/3	336/3	456/3	556/4	620/4
	r2	306/3	356/3	356/3	456/3	656/5	630/4
下機殼	B1	600	750	750	850	900	1050
	B2	2440	2440	2500	2500	2500	3000
	B3	830	970	996	1148	1632	2102
基礎尺寸	Z1	1000	1200	1200	1400	1400	1670
	Z2	1400	1500	1500	1700	1700	1850
	Z3	950	1000	1100	1200	1350	1350
	Z4	1300	1400	1700	1900	2350	2350
	Z5	554	594	744	916	1176	1250
	Z6	400/1	450/1	550/1	600/1	400/1	800/1
	Z7	1144	1334	1334	1566	1566	1880
	Z8	500/1	600/1	600/1	700/1	700/1	940/2
